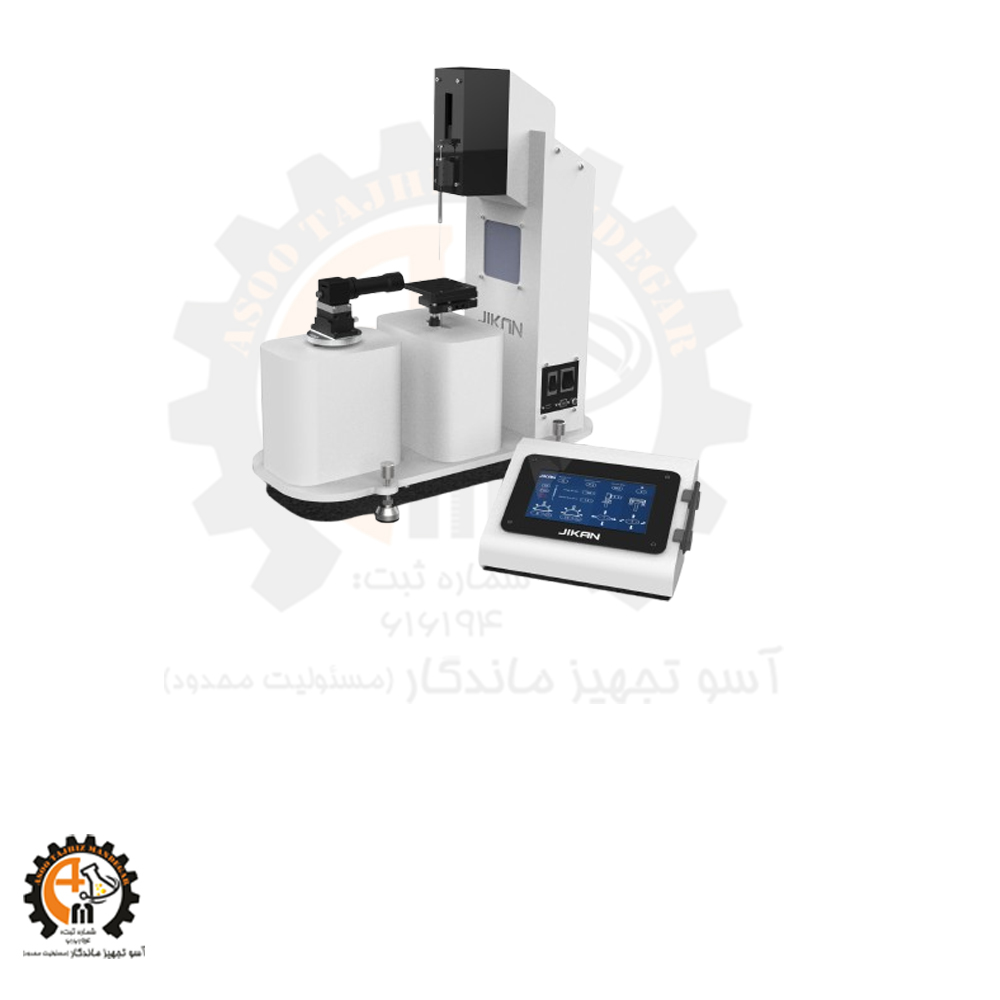

دستگاه اندازه‌گیری زاویه تماس و کشش سطحی مدل CAG-20 PE ژیکان | آنالیزگر تمام‌دیجیتال خواص سطح

دستگاه زاویه تماس و کشش سطحی مدل CAG-20 PE (Professional Edition) تولید شرکت ژیکان، یک سیستم حرفه‌ای و تمام‌دیجیتال ساخت ایران برای آنالیز کمی و کیفی خواص سطح مواد است. این دستگاه با بهره‌گیری از دوربین پرسرعت، منبع نور پیشرفته و نرم‌افزار تحلیلی قدرتمند، امکان اندازه‌گیری دقیق زاویه تماس استاتیک/دینامیک و کشش سطحی/بین‌سطحی را برای طیف وسیعی از کاربردهای پژوهشی و صنعتی فراهم می‌کند.



مشخصات فنی و امکانات حرفه‌ای مدل CAG-20 PE:

برند: ژیکان (ویرایش حرفه‌ای – Professional Edition)

سیستم تصویربرداری: مجهز به دوربین دیجیتال پرسرعت (High-Speed) با رزولوشن بالا (حداقل 2 مگاپیکسل) و فریم‌ریت قابل تنظیم

سیستم نوری: منبع نور LED قابل تنظیم شدت و پلاریزاسیون همراه با فیلترهای نوری، به همراه لنزهای زوم اپتیکال با بزرگنمایی متغیر

دispenser سرنگی: سیستم تزریق تمام اتوماتیک میکرولیتری با دقت حرکتی 0.01 میکرولیتر و قابلیت کنترل سرعت تشکیل/برداشت قطره

میز نمونه (Stage): میز حرکتی تمام اتوماتیک سه محوره (X, Y, Z) با دقت حرکتی میکرونی، قابل کنترل از نرم‌افزار

کنترل محیطی: محفظه کنترل دما و رطوبت (Environmental Chamber) با قابلیت تنظیم دما از دمای محیط تا 150°C و کنترل رطوبت



• روش‌های اندازه‌گیری پشتیبانی‌شده:

  • زاویه تماس استاتیک (Static Contact Angle) – روش نشست قطره (Sessile Drop)

  • زاویه تماس دینامیک (Dynamic Contact Angle) – روش افزایش/کاهش حجم (Advancing/Receding)

  • کشش سطحی (Surface Tension) – روش قطره چسبانک (Pendant Drop)

  • کشش بین‌سطحی (Interfacial Tension) – روش قطره چسبانک

  • انرژی سطحی (Surface Free Energy) – محاسبه بر اساس مدل‌های OWRF، Wu، Acid-Base

  • پایداری زمانی قطره (Drop Stability) و آنالیز نفوذ

• نرم‌افزار: نرم‌افزار اختصاصی و کاربرپسند تحت ویندوز با قابلیت‌های:

  • ضبط ویدیو با سرعت‌فریم بالا

  • تشخیص خودکار لبه قطره و سطح (Automatic Baseline Detection)

  • محاسبه آنالیز شکل قطره (Drop Shape Analysis)

  • پردازش تصویر بلادرنگ و آنالیز پروفیل قطره

  • گزارش‌گیری خودکار و خروجی داده به Excel



کاربردهای تخصصی دستگاه CAG-20 PE:



پژوهش در نانومواد و پوشش‌ها: ارزیابی پوشش‌های آب‌گریز (هیدروفوبیک)، آب‌دوست (هیدروفیلیک)، ضدلک و ضدبخار.

صنایع نساجی و پلیمر: بررسی اثر مواد تکمیل‌کننده پارچه، خواص ترشوندگی الیاف و کامپوزیت‌ها.

صنایع چاپ و بسته‌بندی: آنالیز چاپ‌پذیری سطوح، کیفیت لمینیت و رفتار جوهر.

صنایع نفت و گاز: مطالعه ترشوندگی سنگ‌های مخزن، اثر مواد شیمیایی EOR و کشش بین‌سطحی نفت/آب.

صنایع دارویی و پزشکی: ارزیابی زیست‌سازگاری ایمپلنت‌ها، خواص سطحی بایومتریال‌ها و سیستم‌های دارورسانی.

علوم رنگ و پوشش: بررسی پخش‌شدگی رنگ، چسبندگی و انرژی سطحی بستر.

صنایع الکترونیک و نیمه‌هادی: کنترل کیفیت فرآیندهای تمیزکاری ویفر، رفتار فوتوریسیست‌ها.



مزایای رقابتی ویرایش حرفه‌ای (PE):

• دقت و تکرارپذیری فوق‌العاده: به‌لطف سیستم اتوماتیک تزریق و میز موقعیت‌دهی میکرونی.

• انعطاف‌پذیری بالا: امکان آزمایش روی نمونه‌های مسطح، منحنی، فیلم نازک، پودر (با فشرده‌سازی) و الیاف.

• کنترل شرایط آزمایش: محفظه کنترل محیطی نتایج را در شرایط واقعی‌تر و تکرارپذیرتر می‌کند.

• نرم‌افزار قدرتمند: الگوریتم‌های پیشرفته پردازش تصویر، خطای انسانی را حذف و دقت را افزایش می‌دهد.

• قابلیت ارتقا: امکان افزودن ماژول‌هایی مانند تیلتینگ (برای اندازه‌گیری زاویه غلتش) یا اسپینر (برای پوشش‌های یکنواخت).

• پشتیبانی علمی: ارائه مشاوره در انتخاب روش آنالیز مناسب و تفسیر داده‌ها.

نحوه کار و اندازه‌گیری:

1. آماده‌سازی: نمونه بر روی میز قرار گرفته و در صورت نیاز درون محفظه کنترل محیطی بسته می‌شود.

2. تنظیم نوری: شدت نور و فوکوس دوربین برای وضوح حداکثری لبه قطره تنظیم می‌شود.

3. تشکیل قطره: سوزن اتوماتیک به نقطه دقیق روی نمونه نزدیک شده و قطره با حجم کنترل‌شده تشکیل می‌شود.

4. تصویربرداری: دوربین از تشکیل و پایدار شدن قطره فیلمبرداری می‌کند.

5. آنالیز: نرم‌افزار به صورت خودکار پروفیل قطره را شناسایی کرده و با روش مماس (Tangent) یا Young-Laplace، زاویه تماس یا کشش سطحی را محاسبه می‌کند.

چرا مدل حرفه‌ای CAG-20 PE ژیکان را انتخاب کنیم؟

• گارانتی طلایی: گارانتی 24 ماهه و خدمات پس از فروش VIP.

• آموزش تخصصی: آموزش سه‌روزه کامل در محل خریدار (شامل تئوری، عملیات و آنالیز داده).

• تست نمونه رایگان: امکان ارسال نمونه برای تست و دریافت گزارش آنالیز قبل از خرید.

• به‌روزرسانی نرم‌افزار: دسترسی رایگان به آپدیت‌های نرم‌افزار و الگوریتم‌های جدید.

• جامعه کاربری: دسترسی به شبکه پژوهشی کاربران دستگاه برای تبادل تجربه.

سوالات متداول (FAQ):

سوال: حداقل اندازه نمونه برای آزمایش چقدر است؟
پاسخ: برای اندازه‌گیری دقیق، سطح نمونه باید حداقل 5×5 میلی‌متر باشد. برای نمونه‌های کوچکتر، از لنزهای با بزرگنمایی بالاتر استفاده می‌شود.

سوال: آیا دستگاه قابلیت اندازه‌گیری روی نمونه‌های شفاف را دارد؟
پاسخ: بله، با استفاده از نور پس‌زمینه (Backlight) و تنظیمات نوری مناسب، امکان آنالیز سطوح شفاف فراهم است.

سوال: دقت اندازه‌گیری زاویه تماس و کشش سطحی چقدر است؟
پاسخ: دقت اندازه‌گیری زاویه تماس: ±0.1° و دقت کشش سطحی: ±0.1 mN/m در شرایط استاندارد.

سوال: روش قطره چسبانک (Pendant Drop) چگونه کار می‌کند؟
پاسخ: در این روش، قطره از سر سوزن در هوا (یا داخل سیال دیگر) آویزان می‌شود. نرم‌افزار با تحلیل شکل قطره و تطبیق آن با معادله Young-Laplace، کشش سطحی را محاسبه می‌کند.

سوال: آیا امکان اندازه‌گیری زاویه تماس با مایعات غیرآبی وجود دارد؟
پاسخ: کاملاً. دستگاه برای استفاده با انواع مایعات آلی، روغن‌ها و حلال‌ها با سوزن و سیستم تزریق سازگار طراحی شده است.
