دستگاه تست خمش ماندرل رنگ و پوشش | ماندرل مخروطی و استوانهای

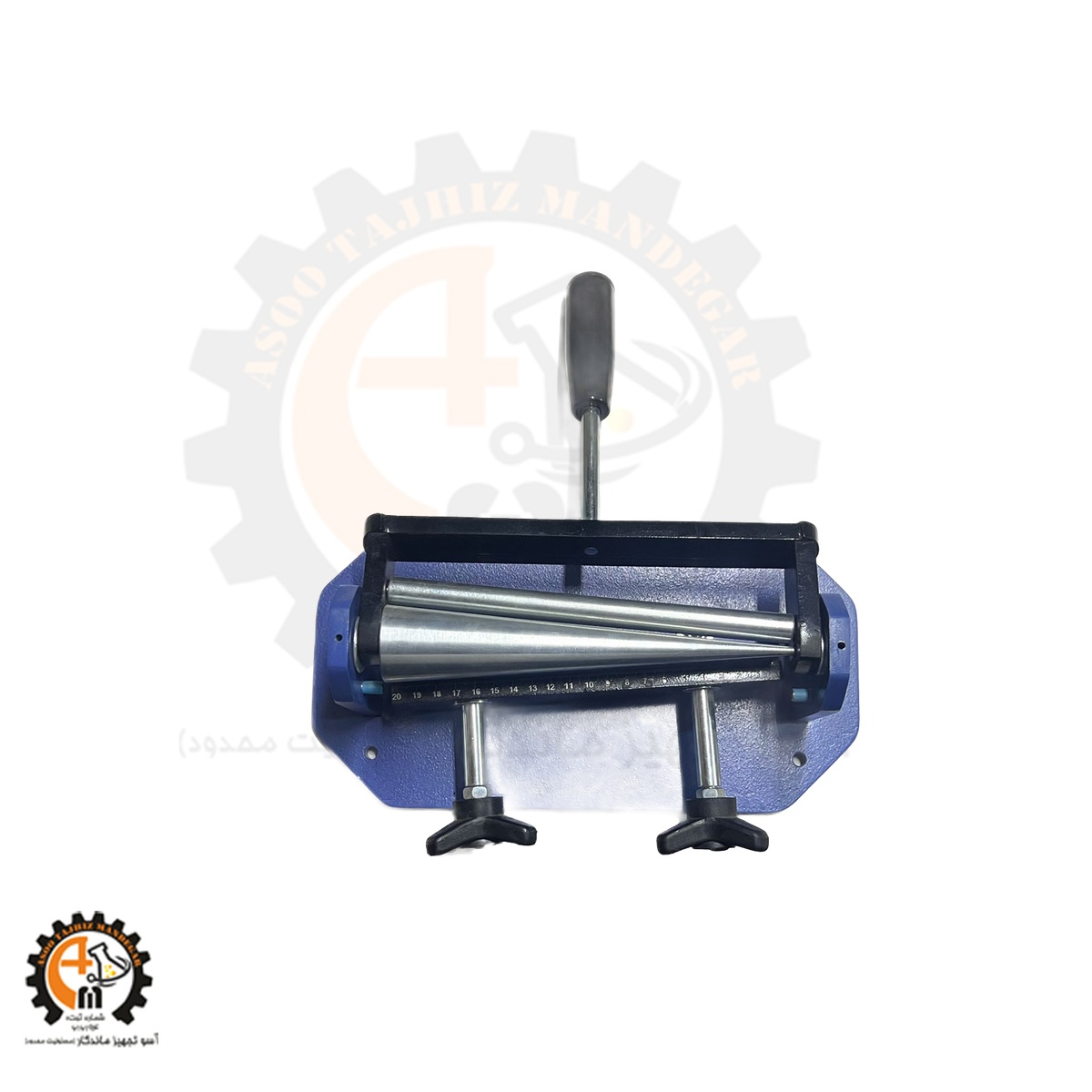

دستگاه تست خمش ماندرل رنگ و پوشش ابزاری دقیق برای سنجش انعطافپذیری، الاستیسیته، مقاومت به ترکخوردگی و چسبندگی انواع فیلم رنگ و پوششهای صنعتی تحت کرنش خمش مکانیکی است. در صنایع رنگکاری فلزات و کویل کوتینگ، پوشش اعمالشده باید بدون پوستهشدن در برابر خمکاری مقاومت کند. این دستگاه در دو تیپ ماندرل استوانهای (مجموعه میلههای با قطرهای گوناگون) و ماندرل مخروطی ساخته میشود تا الاستیسیته پوشش را در تغییر فرمهای مختلف ارزیابی کند. ساختار فولادی ضدخوردگی و لقی نزدیک به صفر در مکانیزم نگهدارنده ورق، اجرای تست یکنواخت و قابل استناد را برای مراکز بازرسی تضمین مینماید.
کاربردها
| عنوان کاربرد | توضیح |
|---|---|
| صنایع ورقهای رنگی (کویل کوتینگ) | ارزیابی رفتار پوشش سطحی در خطوط رولفرمینگ و خمکاری ورقها |
| صنایع رنگ پودری الکترواستاتیک | بررسی پخت مناسب و انعطافپذیری فیلم رزین بر روی شیتهای فلزی |
| تولید لولههای فولادی پوششدار | سنجش چقرمگی لایههای اپوکسی و پلیاتیلن تحت تنشهای محیطی و خمش |
| صنایع خودروسازی و قطعهسازی | کنترل مقاومت پرایمر و رنگهای رویه در زمان مونتاژ و ضربه |
ویژگیها و مشخصات
| ویژگی | مقدار |
|---|---|
| استانداردهای مرجع | ASTM D522, ISO 1519, DIN EN ISO 6860 |
| انواع ماندرل قابل ارائه | استوانهای (Cylindrical) یا مخروطی (Conical) |
| دامنه قطرهای استوانهای | شامل استوانههای فولادی از ۲ تا ۳۲ میلیمتر |
| دامنه قطر ماندرل مخروطی | از ۳.۱ میلیمتر در نوک تا ۳۸ میلیمتر در پایه مخروط |
| بیشینه ضخامت صفحه نمونه | ورق فولادی تا ۱ میلیمتر و ورق آلومینیومی تا ۲ میلیمتر |
| مکانیزم اعمال نیرو | اهرم دستی با چرخش هماهنگ و زاویه خمش ۱۸۰ درجه |
مزایا
| عنوان مزیت | توضیح |
|---|---|
| ماندرلهای سختکاریشده | میلههای فولادی سنگخورده ضدخش با مقاومت ابعادی پایدار |
| گیره اهرمی مستحکم | تثبیت کامل ورق بدون ایجاد لهشدگی یا حرکت ثانویه حین خمش |
| ارزیابی سریع الاستیسیته | امکان کشف نقطه شکست با یک بار آزمون روی ماندرل مخروطی |
| بدون نیاز به برق و کالیبراسیون پیچیده | ابزار کاملاً مکانیکی با قابلیت استفاده مستقیم در محیطهای کارگاهی |
سوالات متداول
تفاوت اصلی ماندرل استوانهای با ماندرل مخروطی چیست؟
در ماندرل استوانهای برای هر تست یک قطر ثابت استفاده میشود، اما ماندرل مخروطی با داشتن قطر متغیر، رفتار پوشش را از الاستیسیته بالا تا نقطه بحرانی ترک روی یک ورق واحد به نمایش میگذارد.
نحوه ارزیابی نمونه بعد از انجام آزمون خمش چگونه است؟
نمونه بلافاصله از زاویه خمش بررسی شده و وجود هرگونه ترکخوردگی مویی، شکست فیلم رنگ یا جداشدگی از زیرلایه با ذرهبین قوی بازرسی میشود.
آیا ضخامت ورق پایه بر نتیجه تست خمش اثرگذار است؟
بله، هرچه ضخامت ورق زیرلایه بیشتر باشد، تنش کششی اعمالشده به فیلم پوشش در قطر یکسان افزایش مییابد؛ لذا ضخامت فلز پایه باید طبق استاندارد انتخاب شود.
